ТРАНСФОРМАТОРЫ ТОКА

 Для удобства измерения тока в установках высокого напряжения и изоляции измерительных приборов и устройств релейной защиты от высокого напряжения служат трансформаторы тока (ТТ). ТТ имеет замкнутый магнитопровод с двумя обмотками. Через первичную обмотку пропускается измеряемый ток, вторичная обмотка подключается к измерительным приборам или реле. Первичная обмотка изолирована от вторичной в соответствии с классом изоляции аппарата. Один вывод вторичной обмотки обязательно заземляется.

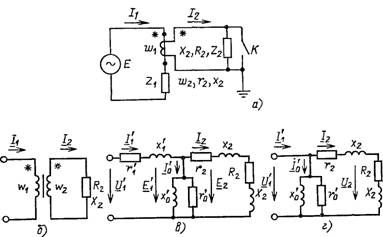

Рис. 22.1. Схема включения и схемы замещения трансформатора тока



В аварийном режиме ТТ обтекаются током КЗ и их обмотки подвергаются воздействию больших токов;
динамическая стойкость ТТ (кратность) определяется отношением допустимого тока ударного КЗ к амплитуда номинального первичного тока;
термическая стойкость (кратность), задается отношением допустимого в течение 1 с тока КЗ к номинальному значению первичного тока.
Так как ток первичной обмотки задается сетью, то наибольшим термическим и динамическим воздействиям подвергается первичная обмотка. Вторичный ток часто ограничивается насыщением магнитопровода, и поэтому вторичная обмотка работает в облегченных условиях.
